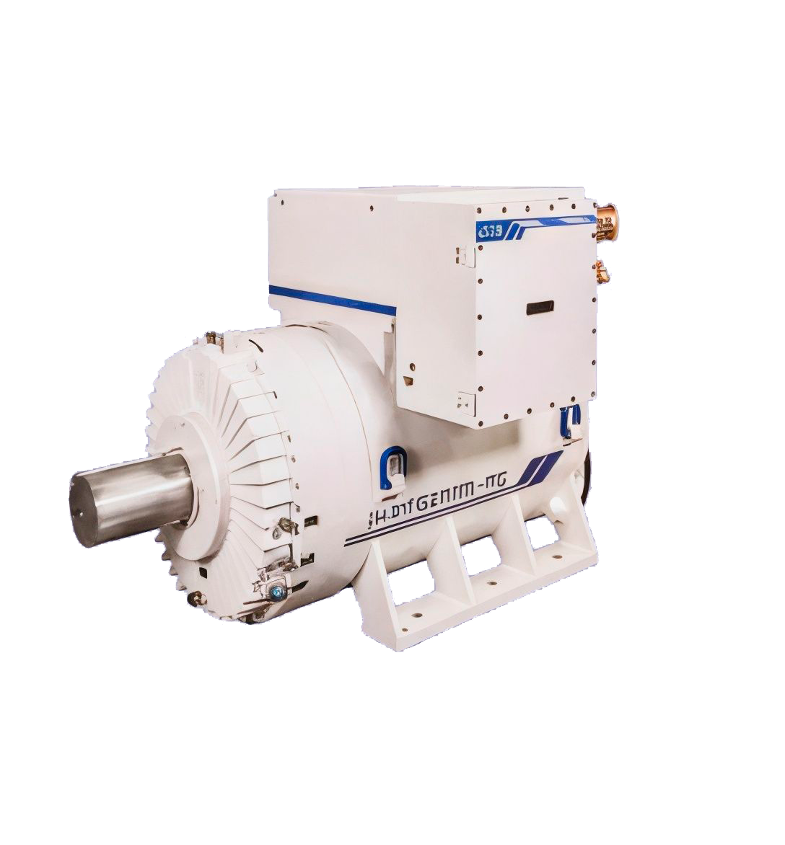

Шахтный взрывозащищенный и искробезопасный высоковольтный электродвигатель с частотно – регулируемой частотой вращения
10 кВ шахтное взрывозащищенное и искробезопасное высоковольтное устройство с частотно-регулируемой частотой вращения. Диапазон мощностей: 560-1600 кВт; подходит для работы 10 кВ водяной насосной станции, главного ленточного конвейера и пр.
|
Номинальная мощность (кВт) |
560 — 1600 |
|
Номинальный ток (А) |
35.6 – 107 |
|
Тип установки |
IМВЗ |
|
Расход водяного охлаждения (мЗ/час) |
2.6 — 3 |
|
Номинальная скорость вращения (об/мин) |
1495 |
|
Номинальный крутящий момент (Н*м) |
3577 — 10220 |
|
Масса (кг) |
13900 — 17000 |
|
Габариты Длина’Ширина’Высота (мм) |
3089x1430x1625 3289x1430x1625 |
Основные характеристики:
- Прямое электропитание 10 кВ, частотное регулирование скорости, подача/слив воды по требованию;
- Компактная конструкция и высокая степень интеграции (по сравнению с традиционной формой «частотный преобразователь + двигатель», экономия пространства и кабелей);
- Совместим с первоначальным установочным фундаментом; короткое время реконструкции;
- Поддерживает интеллектуализированный шахтный коммуникационный интерфейс, соответствует стандартам контроля интеллектуализации

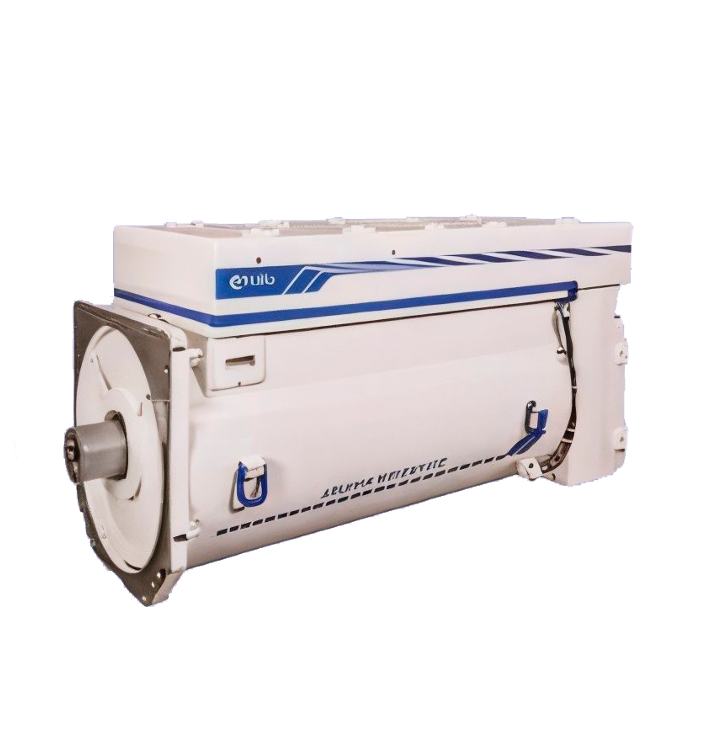

Серия комплексных устройств -10 кВ шахтный взрывозащищённый и искробезопасный редуктор с высоковольтным синхронным электродвигателем с постоянными магнитами и частотным преобразователем скорости вращения (прямой привод)
10 кВ шахтный взрывозащищенный и искробезопасный редуктор с высоковольтным синхронным электродвигателем с постоянными магнитами и частотным преобразователем скорости вращения (прямой привод), диапазон мощностей: 400-1600 кВт, Подходит для высокомощного ленточного конвейера напряжением 10 кВ и может напрямую приводить в движение
|
Номинальная мощность (кВт) |
400 — 1600 |
|
Номинальный ток (А) |
26.7 – 107 |
|
Тип установки |
IМВЗ |
|
Расход водяного охлаждения (мЗ/час) |
2.6 — 3 |
|
Номинальная скорость вращения (об/мин) |
60 |
|
Номинальный крутящий момент (Н*м) |
63666 — 254666 |
|
Масса (кг) |
13300 — 19900 |
|
Габариты Длина’Ширина’Высота (мм) |
3200*2080*1930 3400*2080*1930 |
Основные характеристики:
- Источник питания 10 кВ, комбинированная конструкция с частотным преобразователем, с прямым приводом барабана;
- Совместим с первоначальным установочным фундаментом; короткое время реконструкции;
- Питание нескольких приводов осуществляется по одному кабелю, что позволяет сократить количество кабелей;
- 2-х кратный пусковой момент, плавное регулирование скорости, подходит для условий запуска при больших нагрузках;
- Поддерживает интеллектуализированный шахтный коммуникационный интерфейс, соответствует стандартам контроля интеллектуализации
Серия комплексных устройств -10 кВ взрывозащищённый и искробезопасный высоковольтный синхронный электродвигатель с постоянными магнитами и частотным регулированием (прямой привод)
10 кВ Комплексное устройство (прямой привод), мощность: 400-2000 Вт, подходит для высоко мощного ленточного конвейера 10 кВ, может непосредственно приводить в движение приводной барабан конвейера.
|
Номинальная мощность (кВт) |
400 — 2000 |
|
Номинальный ток (А) |
26.7 – 133 |
|
Тип установки |
IМВЗ |
|
Расход водяного охлаждения (мЗ/час) |
2.3 – 3.5 |
|
Номинальная скорость вращения (об/мин) |
60 |
|
Номинальный крутящий момент (Н*м) |
63666 — 318333 |
|
Масса (кг) |
17200 — 27000 |
|
Габариты Длина’Ширина’Высота (мм) |
3170*1800*2360 3470*1800*2360 |
Основные характеристики:
- Простой источник питания: прямой источник питания 10 кВ, комбинированная конструкция частотного преобразователя, прямой привод барабана;
- Плавный пуск при тяжелых нагрузках высокий пусковой момент и плавное регулирование скорости, подходит для условий запуска при высоких нагрузка:
- Высокая эффективность энергосбережение: общий КПД достигает более 96%, а эффект энергосбережения составляет > 15%;
- Отсутствие гармонических помех по сравнению с традиционными методами управления, на выходе преобразователя отсутствуют гармонические электромагнитные помехи, влияющие на работу другого оборудования;
- Соответствует требованиям интеллектуализированного строительства: оснащен операционной системой Kuanghong и поддерживает интеллектуализированный шахтный коммуникационный интерфейс, соответствует стандартам контроля интеллектуализации.

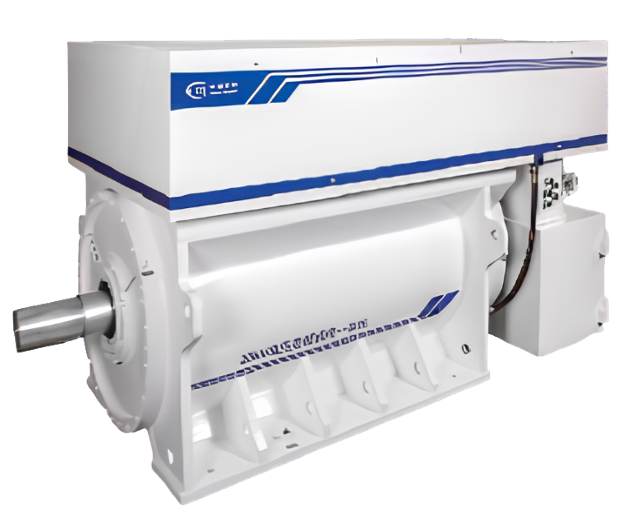

Серия комплексных устройств - 3300В шахтный взрывозащищенный и искробезопасный высоковольтный синхронный электродвигатель с постоянными магнитами и частотным регулирование
3300В шахтный взрывозащищенный и искробезопасный высоковольтный синхронный электродвигатель с постоянными магнитами и частотным регулирование, диапозон мощности: от 400 до 2000 кВт, подходит для скребковых конвейеров угольных шахт, ленточных конвейеров, эмульсионных насосных станций и других.
|
Номинальная мощность (кВт) |
400 — 2000 |
|
Номинальный ток (А) |
80 – 400 |
|
Тип установки |
IМВЗ/IМВ5 |
|
Расход водяного охлаждения (мЗ/час) |
2.3 – 3.3 |
|
Номинальная скорость вращения (об/мин) |
1500 |
|
Номинальный крутящий момент (Н*м) |
2547 — 12733 |
|
Масса (кг) |
5800 — 8150 |
|
Габариты Длина’Ширина’Высота (мм) |
2475*950*1160 2725*950*1430 |
Основные характеристики:
- Комбинированная конструкция: встроенный частотный преобразователь и электродвигатель с постоянными магнитами, компактная конструкция и быстрая установка;
- Подходит для запуска при тяжелых нагрузках: пусковой момент в 23-ой раза, плавная регулировка;
- Удобное обслуживание: частотный преобразователь и электродвигатель можно демонтировать отдельно;
- Сокращение эксплуатационных расходов: двигатели с постоянными
магнитами высокоэффективны и экономят около 15% энергии; - Увеличенный срок службы оборудования: на роторе нет тока, и не выделяется тепло, а подшипники двигателя имеют длительный срок службы:
- Удобная настройка, занимающая меньше времени: питание подается по одному основному кабелю, упрощённая установка:
- Устранены электромагнитные помехи, что делает работу других систем более стабильной;
- Поддерживает интеллектуализированный шахтный коммуникационный интерфейс, соответствует стандартам контроля интеллектуализации;
- Подходит для удаленных источников питания.

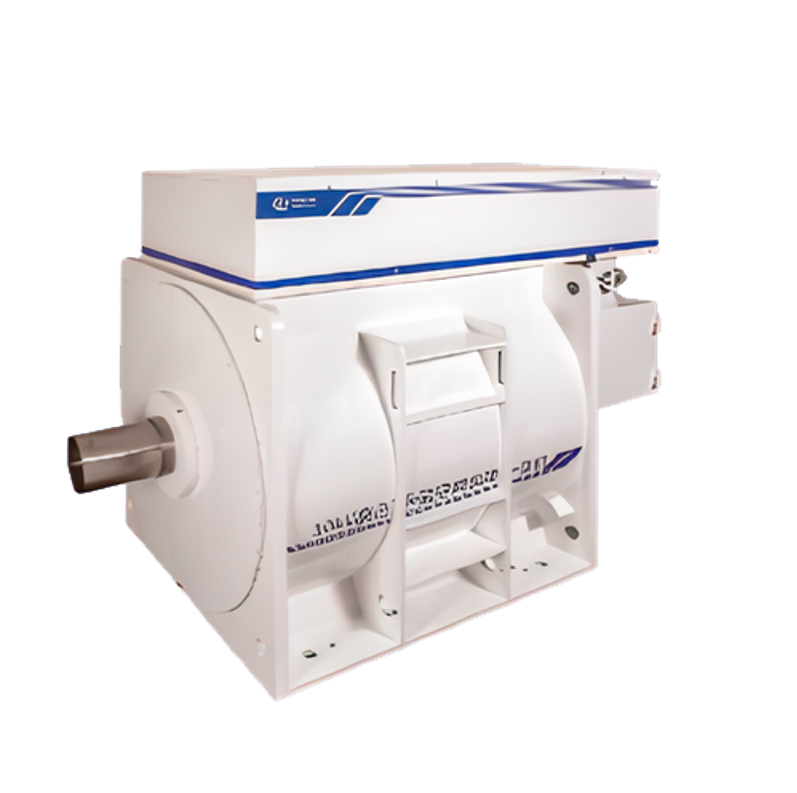

Серия комплексных устройств - 3300В шахтный взрывозащищенный и искробезопасный высоковольтный электродвигатель с частотным регулирование
3300В шахтный взрывозащищённый и искробезопасный высоковольтный электродвигатель с частотным регулирование, диапазон мощности: от 250 до 3000 кВт, подходит для скребковых конвейеров угольных шахт, ленточных конвейеров, эмульсионных насосных станций и других
|
Номинальная мощность (кВт) |
250 — 3000 |
|
Номинальный ток (А) |
55 – 600 |
|
Тип установки |
IМВЗ/IМВ5 |
|
Расход водяного охлаждения (мЗ/час) |
1.8 — 4 |
|
Номинальная скорость вращения (об/мин) |
1490 — 1492 |
|
Номинальный крутящий момент (Н*м) |
1602 — 19151 |
|
Масса (кг) |
3400 — 16900 |
|
Габариты Длина’Ширина’Высота (мм) |
2110*900*1100 3020*1100*1475 |
Основные характеристики:
- Комбинированная конструкция: встроенный частотный преобразователь и электродвигатель, компактная конструкция и быстрая установка;
- Более удобное обслуживание частотный преобразователь и электродвигатель можно демонтировать отдельно;
- Удобная настройка, занимающая меньше времени: питание подается по одному основному кабелю, упрощенная установка;
- Устранены электромагнитные помехи, что делает работу других систем более стабильной;
- Поддерживает интеллектуализированный шахтный коммуникационный интерфейс, соответствует стандартам контроля интеллектуализации.

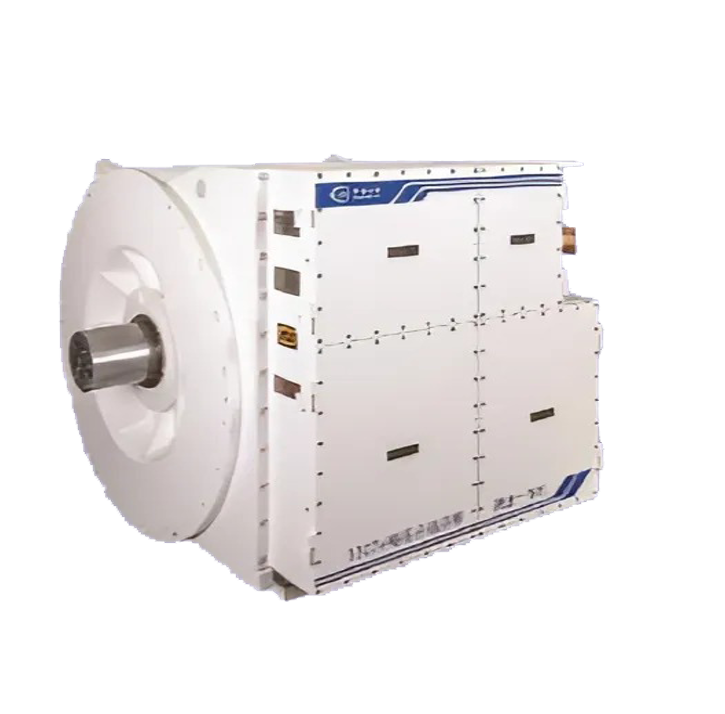

Серия комплексных устройств - 3300В шахтный взрывозащищенный и искробезопасный редукторе высоковольтным синхронным электродвигателем с постоянными магнитами и частотным преобразователем скорости вращения (прямой привод)
Серия комплексных устройств - 3300В шахтный взрывозащищенный и искробезопасный редуктор с высоковольтным синхронным электродвигателем с постоянными магнитами и частотным преобразователем скорости вращения (прямой привод), Диапазон мощности: 855-1600 кВт, подходит для 83006 мощного ленточного конвейерного оборудования, может приводить в движение напрямую приводной барабан
|
Номинальная мощность (кВт) |
855 — 1600 |
|
Номинальный ток (А) |
167 – 300 |
|
Тип установки |
IМВЗ |
|
Расход водяного охлаждения (мЗ/час) |
2.7 — 3 |
|
Номинальная скорость вращения (об/мин) |
60 |
|
Номинальный крутящий момент (Н*м) |
136087 — 254666 |
|
Масса (кг) |
13800 — 16500 |
|
Габариты Длина’Ширина’Высота (мм) |
2860*1400*1880 3100*1400*1880 |
Основные характеристики:
- Интегрированная конструкция преобразователя частоты, двигателя с постоянными магнитами и редуктора, компактная конструкция и высокая эффективность;
- По сравнению с методом прямого привода общий объем и вес уменьшены как минимум на 1/3, что упрощает монтаж и транспортировку;
- По сравнению с традиционными методами управления, на выходе преобразователя частоты отсутствуют электромагнитные помехи гармонических волн, которые не влияют на работу другого оборудования;
- Пусковой момент в 2-а раза выше, плавное регулирование скорости, больше подходит для условий запуска при тяжелых нагрузках;
- Поддерживает интеллектуализированный шахтный коммуникационный интерфейс, соответствует стандартам контроля интеллектуализации.

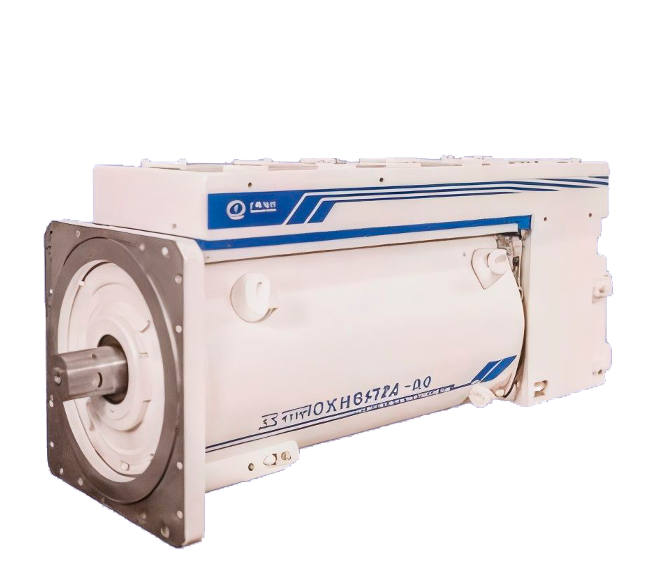

Cерия комплексных устройств • 3300В шахтный взрывозащищенный и искробезопасный высоковольтный синхронный электродвигатель с постоянными магнитами и частотным регулированием (прямой привод)
Серия комплексных устройств - 3300В шахтный взрывозащищённый и искробезопасный высоковольтный синхронный электродвигатель с постоянными магнитами и частотным регулированием (прямой привод), диапазон мощности: 525-1600 кВт, подходит для 3300В мощного ленточного конвейерного оборудования, и может напрямую приводить в движение конвейерный приводной барабан
|
Номинальная мощность (кВт) |
525 — 1600 |
|
Номинальный ток (А) |
102 – 300 |
|
Тип установки |
IМВЗ |
|
Расход водяного охлаждения (мЗ/час) |
2.3 — 3 |
|
Номинальная скорость вращения (об/мин) |
75 |
|
Номинальный крутящий момент (Н*м) |
66850 — 203733 |
|
Масса (кг) |
17500 — 20000 |
|
Габариты Длина’Ширина’Высота (мм) |
1830*2110*1800 2185*2110*1800 |
Основные характеристики:
- Высокий уровень интеграции, компактная структура и высокая эффективность;
- Хороший эффект энергосбережения: прямое подключение к барабану, что исключает необходимость использования редуктора;
- По сравнению с традиционными методами управления, на выходе преобразователя частоты отсутствуют гармонические электромагнитные помехи, которые не влияют на работу другого оборудования;
- Пусковой момент в 2 раза выше, плавное регулирование скорости, больше подходит для условий запуска при тяжелых нагрузках;
- Поддерживает интеллектуализированный шахтный коммуникационный интерфейс, соответствует стандартам контроля интеллектуализации.

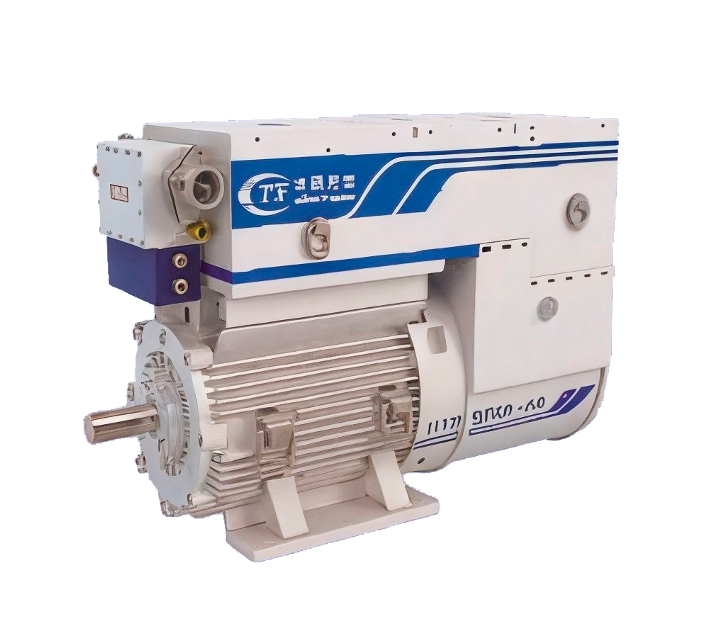

Серия - 1140В шахтное взрывозащищенное и искробезопасное частотно-регулируемое комплексное устройство
Серия 1140В комплексных устройство (с воздушным охлаждением), Диапазон мощности: от 55 до 630 кВт, подходит для подземных скребковых и ленточных конвейеров, эмульсионных насосных станций, лебедок и др.
|
Номинальная мощность (кВт) |
55 — 530 |
|
Номинальный ток (А) |
33.5 – 354 |
|
Тип установки |
IМВЗ/IМВ5 |
|
Расход водяного охлаждения (мЗ/час) |
2.3 — 3 |
|
Номинальная скорость вращения (об/мин) |
1490 — 1493 |
|
Номинальный крутящий момент (Н*м) |
353 — 4029 |
|
Масса (кг) |
1500 — 6100 |
|
Габариты Длина’Ширина’Высота (мм) |
1720*635*1030 3020*1100*1435 |
Основные характеристики:
- Комбинированная конструкция: встроенные и съемные частотный преобразователь и электродвигатель, компактная конструкция;
- Простота в использовании: воздушное/водяное охлаждение;
- Поддерживает 4-х квадратную работу: может использоваться в условиях работы, требующих торможения;
- Высокая точность настройки и большой пусковой момент;
- Простота обслуживания: модульный тип конструкции;
- Соответствует требованиям к интеллектуаликтуализации: совместим со стандартным интерфейсом шахтной связи.

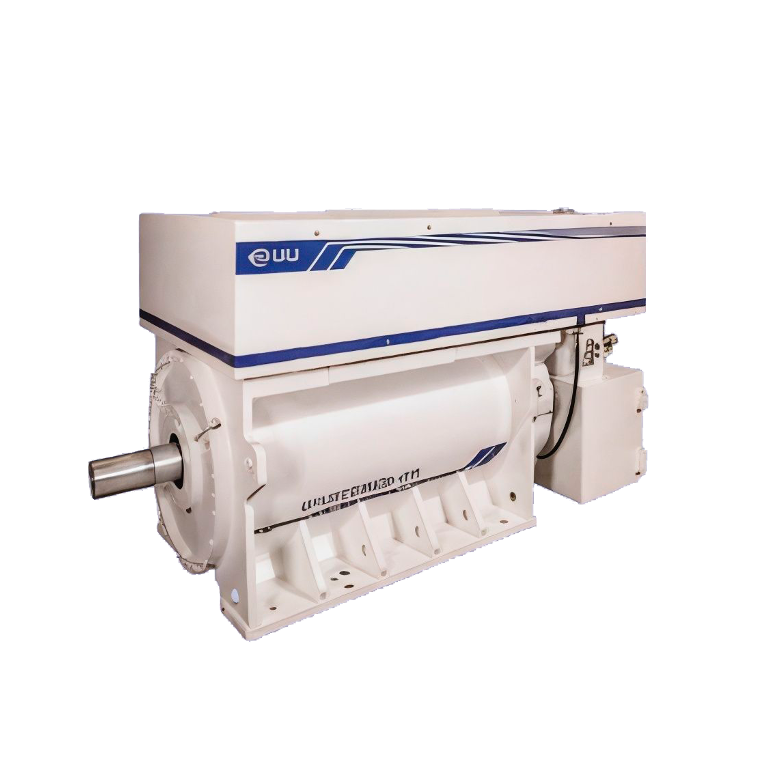

Серия комплексных устройств - 1140В шахтный взрывозащищенный и искробезопасный синхронный электродвигатель с постоянными магнитами и частотным регулированием
1140В шахтный взрывозащищенный и искробезопасный синхронный электродвигатель с постоянными магнитами и частотным регулированием, диапазон мощности: от 160 до 1000 кВт, подходит для шахтных скребковых и ленточных конвейеров, эмульсионных насосных станций и других.
|
Номинальная мощность (кВт) |
160 — 1000 |
|
Номинальный ток (А) |
94 – 570 |
|
Тип установки |
IМВЗ/IМВ5 |
|
Расход водяного охлаждения (мЗ/час) |
1.5 — 1500 |
|
Номинальная скорость вращения (об/мин) |
1500 — 6367 |
|
Номинальный крутящий момент (Н*м) |
1019 — 6367 |
|
Масса (кг) |
2600 — 6600 |
|
Габариты Длина’Ширина’Высота (мм) |
1860*740*1035 2160*950*1370 |
Основные характеристики:
- Комбинированная конструкция: встроенные и
съемные частотный преобразователь и
электродвигатель, компактная конструкция; - Подходит для запуска при тяжелых нагрузках; пусковой
момент в 2,2 раза, плавное регулирование скорости; - Сокращение эксплуатационных расходов: двигатели с постоянными магнитами высокоэффективны и экономят около 15% энергии;
- Увеличенный срок службы оборудования: на роторе нет тока, и не нагревается,
а подшипники двигателя имеют длительный срок службы;
- Удобная настройка, занимающая меньше времени: питание подается по одному основному кабелю, упрощенная установка;
- Устранены электромагнитные помехи гармонических волн, что делает работу других систем более стабильной;
- Поддерживает интеллектуализированный шахтный коммуникационный интерфейс, соответствует стандартам контроля интеллектуализации;
- Подходит для удаленных источников питания.
Серия комплексных устройств - 1140В шахтный взрывозащищенный и искробезопасный синхронный электродвигатель с постоянными магнитами и частотным преобразователем (прямой привод)
1140В Комплексные устройства (прямой привод), диапазон мощности 315-800 кВт, подходит для 1140В ленточного конвейерного оборудования, может напрямую приводить в движение приводной конвейерный барабан
|
Номинальная мощность (кВт) |
315 — 800 |
|
Номинальный ток (А) |
180 – 448 |
|
Тип установки |
IМВЗ |
|
Расход водяного охлаждения (мЗ/час) |
2.5 — 3.2 |
|
Номинальная скорость вращения (об/мин) |
69 — 75 |
|
Номинальный крутящий момент (Н*м) |
40110 — 110725 |
|
Масса (кг) |
9200 — 15500 |
|
Габариты Длина’Ширина’Высота (мм) |
1570*1420*1675 2000*2020*1830 |
Основные характеристики:
- Высокая интеграция, компактная структура и высокая эффективность;
- Хороший эффект энергосбережения: прямое
подключение к барабану, что исключает необходимость использования редуктора; - По сравнению с традиционными методами управления, на выходе преобразователя частоты отсутствуют гармонические электромагнитные помехи, которые не влияют на работу другого оборудования;
- Пусковой момент в 2 раза выше, плавное регулирование скорости, больше подходит для условий запуска при тяжелых нагрузках;
- Поддержка интеллектуализиолванного интерфейса шахтной связи для удовлетворения будущих потребностей в обновлении.
Серия комплексных устройств • 1140В шахтный взрывозащищенный и искробезопасный редуктор с высоковольтным синхронным электродвигателем с постоянными магнитами и частотным преобразователем скорости вращения (прямой привод)
Серия комплексных устройств - 1140В шахтный взрывозащищенный и искробезопасный редуктор с высоковольтным синхронным электродвигателем с постоянными магнитами и частотным преобразователем скорости вращения (прямой привод), диапазон мощности: от 132 до 800 кВт, подходит для шахтных ленточных конвейеров
Номинальная мощность (кВт) | 132 — 800 |
Номинальный ток (А) | 74 – 444 |
Тип установки | IМВЗ |
Расход водяного охлаждения (мЗ/час) | 1.2 — 2.5 |
Номинальная скорость вращения (об/мин) | 60 |
Номинальный крутящий момент (Н*м) | 21010 — 127333 |
Масса (кг) | 4900 — 10200 |
Габариты Длина’Ширина’Высота (мм) | 2000*1280*1340 2400*1520*1570 |
Основные характеристики:
- Интегрированная конструкция преобразователя частоты, двигателя с постоянными магнитами и редуктора, компактная конструкция и высокая эффективность;
- По сравнению с методом прямого привода общий объем и вес
уменьшены как минимум на 1/3, что упрощает монтаж и транспортировку; - По сравнению с традиционными методами управления, на выходе преобразователя частоты отсутствуют гармонические электромагнитные помехи, которые не влияют на работу другого оборудования;
- Пусковой момент в 2 раза выше, плавное регулирование скорости, больше подходит для условий запуска при тяжелых нагрузках;
- Поддерживает интеллектуализированный шахтный коммуникационный интерфейс, соответствует стандартам контроля интеллектуализации.
